Як сонячний інверторний індуктор покращує ефективність, стабільність і термін служби сучасних фотоелектричних систем

A солаr інверторний індукторє одним із найважливіших магнітних компонентів фотоелектричних (PV) інверторних систем. Це безпосередньо впливає на ефективність перетворення, гармонічні спотворення, теплові характеристики та довгострокову надійність. У сучасних застосуваннях відновлюваної енергетики, де стандарти ефективності стають дедалі жорсткішими, вибір правильної конструкції індуктора може значно покращити загальну продуктивність системи.

У цьому поглибленому посібнику досліджується, як працюють сонячні інверторні котушки індуктивності, чому вони важливі в середовищах високочастотної комутації, як матеріали та конструкція впливають на продуктивність і як такі виробники, якJASNнадавати передові магнітні рішення для вимогливих сонячних систем.

Зміст

• 1. Що таке сонячний інверторний індуктор?
• 2. Чому це важливо в сучасних фотоелектричних системах?
• 3. Принцип роботи сонячних інверторів
• 4. Основні параметри конструкції та технічні характеристики
• 5. Основні матеріали та їх вплив на ефективність
• 6. Управління температурою та надійність
• 7. Сценарії налаштування та застосування
• 8. Як вибрати правильний сонячний інверторний індуктор
• 9. Загальні виклики та рішення
• 10. FAQ

1. Що таке сонячний інверторний індуктор?

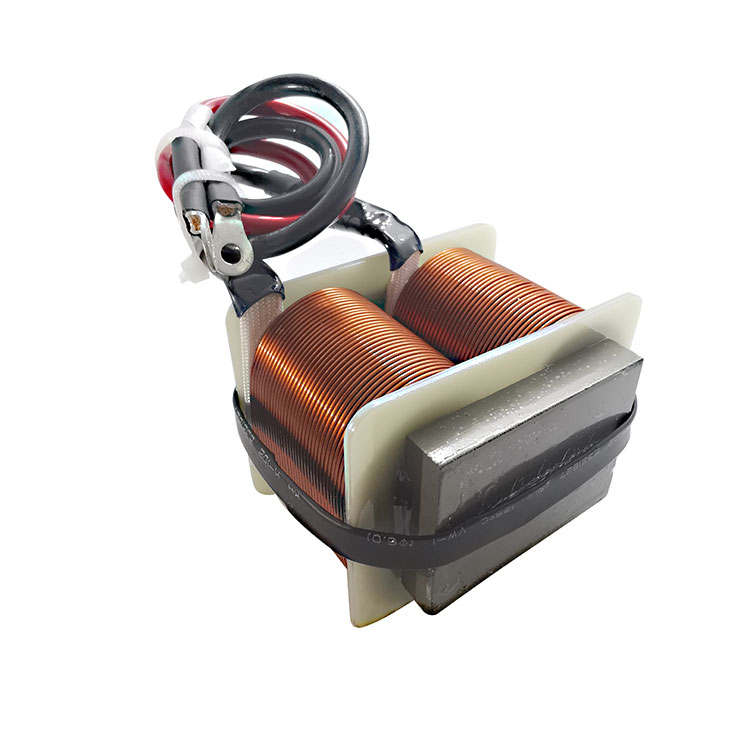

Сонячний інверторний індуктор — це пасивний магнітний компонент, призначений для накопичення електричної енергії в магнітному полі та її контрольованого вивільнення під час операцій перемикання. Він зазвичай використовується в підвищувальних перетворювачах DC-DC і інверторних ступенях DC-AC у фотоелектричних системах.

Простіше кажучи, індуктор згладжує потік струму, пригнічує пульсації та зменшує електромагнітні перешкоди (EMI). Без нього сонячні інвертори мали б нестабільний вихід, надмірні гармоніки та втрати ефективності.

• Зберігання енергії під час циклів перемикання
• Зниження пульсацій струму
• Гармонійна фільтрація
• Покращена якість сигналу
• Підвищена стабільність системи

2. Чому це важливо в сучасних фотоелектричних системах?

Системи сонячної енергії працюють у змінних умовах сонячного світла, тобто напруга та струм безперервно коливаються. Інвертор повинен перетворювати цю змінну потужність постійного струму в стабільний вихід змінного струму, сумісний зі стандартами мережі.

Сонячний інверторний індуктор відіграє вирішальну роль у:

1. Підвищення низької напруги постійного струму до необхідного рівня шини
2. Підтримання режиму постійного струму (CCM)
3. Відповідність нормам гармонійної сітки
4. Забезпечення довгострокової надійності компонентів

У міру того, як глобальне впровадження відновлюваних джерел енергії зростає, високоефективні магнітні компоненти більше не є необов’язковими — вони є обов’язковими для розробки конкурентоспроможних сонячних інверторів.

3. Принцип роботи сонячних інверторів

У типовій фотоелектричній інверторній топології індуктор працює в ланцюгах високочастотного перемикання. Коли перемикач живлення вмикається, енергія зберігається в магнітопроводі. Коли перемикач вимикається, накопичена енергія передається навантаженню.

Формула зберігання енергії:

E = 1/2 × L × I²

Де:

• L = індуктивність
• I = струм

Цей циклічний процес зберігання та вивільнення забезпечує регулювання напруги та придушення пульсацій, що є фундаментальним для ефективного перетворення постійного струму в змінний струм.

4. Основні параметри конструкції та технічні характеристики

5. Основні матеріали та їх вплив на ефективність

Вибір матеріалу сердечника безпосередньо впливає на продуктивність сонячних інверторних індукторів.

Феритовий сердечник

• Низькі втрати в сердечнику на високій частоті
• Ідеально підходить для компактних конструкцій інверторів

Порошкове залізне ядро

• Вища щільність потоку насичення
• Підходить для застосування під великим струмом

Нанокристалічне ядро

• Наднизькі втрати в сердечнику
• Висока проникність
• Відмінна термічна стабільність

Просунуті виробники люблятьJASNзосереджено на оптимізованій магнітній конструкції для зменшення втрат як у міді, так і в сердечнику, підвищуючи ефективність інвертора понад 98%.

6. Управління температурою та надійність

Сонячні інвертори часто працюють у суворих зовнішніх умовах. Підвищені температури прискорюють руйнування ізоляції та скорочують термін служби.

Ефективні термічні стратегії включають:

• Конструкція обмотки з низьким DCR
• Високотемпературні ізоляційні матеріали
• Оптимізована геометрія сердечника
• Інкапсуляція для захисту від вологи

Правильний тепловий дизайн забезпечує 10–20 років надійності роботи, що відповідає терміну служби фотоелектричних модулів.

7. Сценарії налаштування та застосування

Сонячні інверторні індуктори використовуються в:

• Житлові інвертори на даху
• Комерційні струнні інвертори
• Центральні інвертори загального користування
• Гібридні системи зберігання енергії
• Автономні сонячні системи

Параметри налаштування можуть включати:

• Спеціальні значення індуктивності
• Спеціальні основні матеріали
• Сильнострумові обмоткові конструкції
• Компактні механічні розміри

8. Як вибрати правильний сонячний інверторний індуктор

Покрокова інструкція з вибору:

1. Визначте робочу частоту
2. Обчисліть необхідну індуктивність
3. Визначте максимальний струм і допуск до пульсацій
4. Оцініть тепловий режим
5. Перевірте запас насичення
6. Перевірте відповідність стандартам EMI

Співпраця з досвідченими постачальниками магнітних рішень забезпечує оптимальну інтеграцію дизайну.

9. Загальні виклики та рішення

10. FAQ

Q1: Що станеться, якщо індуктор насититься?

Насичення призводить до різкого падіння індуктивності, що призводить до стрибків струму, перегріву та можливого виходу з ладу інвертора.

Q2: Чи можна використовувати стандартний індуктор для сонячних інверторів?

Не рекомендується. Індуктори сонячного інвертора повинні витримувати сильний струм, високу частоту та жорсткі умови.

Q3: Як значення індуктивності впливає на пульсації?

Вища індуктивність зменшує пульсації струму, але збільшує розмір і вартість. Необхідний оптимальний баланс.

Q4: Який типовий вплив на ефективність?

Правильна магнітна конструкція може підвищити загальну ефективність інвертора на 1–3%, що є значним у масштабі використання.

Висновок

Індуктор сонячного інвертора — це набагато більше, ніж пасивний компонент — це елемент, що визначає продуктивність сучасних фотоелектричних систем. Від ефективності та придушення пульсацій до теплової надійності та сумісності з мережею, його конструкція безпосередньо впливає на успіх системи.

Співпраця з досвідченими виробникамиJASNзабезпечує точне проектування, оптимізовані магнітні матеріали та індивідуальні рішення, адаптовані до ваших вимог інвертора.

Якщо ви розробляєте сонячні інвертори нового покоління і вам потрібні високоефективні магнітні компоненти,зв'яжіться з намисьогодні, щоб обговорити вимоги до вашого проекту та дізнатися, як передові сонячні інверторні індуктори можуть підвищити продуктивність вашої системи.
