Що таке тороїдальний індуктор і чому він важливий у сучасній електроніці?

Тороїдальні індукториє одними з найбільш ефективних і широко використовуваних пасивних компонентів у сучасних електронних системах. Їх унікальна конструкція сердечника у формі кільця забезпечує чудове магнітне утримання, знижені електромагнітні перешкоди та високу енергоефективність порівняно з традиційними індукторами. У цій статті досліджується, що таке тороїдальний індуктор, як він працює, чому він важливий у силовій електроніці та як вибрати правильний тип для різних застосувань. Він також висвітлює загальні проблеми, реальні програми та практичні міркування щодо дизайну, щоб допомогти інженерам, покупцям і розробникам продуктів приймати обґрунтовані рішення.

Зміст

• 1. Розуміння основ тороїдального індуктора
• 2. Як працює тороїдальний індуктор
• 3. Ключові переваги перед звичайними індукторами
• 4. Основні матеріали та їх вплив
• 5. Програми реального світу
• 6. Як вибрати правильний тороїдальний індуктор
• 7. Поширені проблеми та усунення несправностей
• 8. Тороїдальний проти інших типів індуктивності
• 9. Проектні міркування для інженерів
• 10. Майбутні тенденції в технології індукторів
• 11. Часті запитання
• 12. Висновок
• 13. Інформація про виробника та контакти

1. Розуміння основ тороїдального індуктора

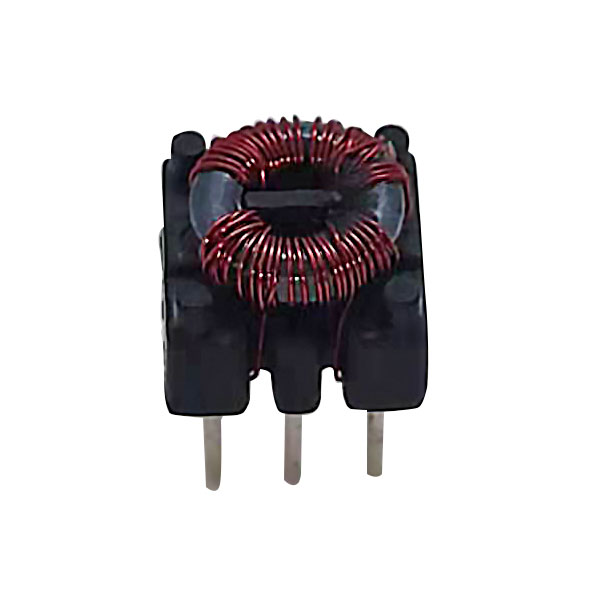

Тороїдальний індуктор — це тип індуктора у формі бублика або кільця (тороїд). Він складається з круглого магнітопроводу, обвитого мідним дротом. Коли електричний струм протікає по дроту, в сердечнику створюється магнітне поле, яке накопичує енергію у вигляді магнетизму.

На відміну від традиційних електромагнітних котушок індуктивності, магнітне поле в тороїдальних конструкціях значною мірою обмежене серцевиною. Ця унікальна властивість значно зменшує втрати енергії та електромагнітні перешкоди (EMI), що робить його ідеальним для високопродуктивних електронних схем.

Простіше кажучи, тороїдальний індуктор призначений для:

• Зберігайте енергію в магнітному полі
• Фільтр електричного шуму
• Стабілізація струму в ланцюгах

2. Як працює тороїдальний індуктор

Принцип роботи тороїдального індуктора заснований на електромагнітній індукції. Коли змінний струм (AC) протікає через котушку, він створює мінливе магнітне поле в тороїдальному осерді. Це мінливе поле індукує протилежну напругу, відому як індуктивність.

Замкнута форма сердечника гарантує, що більша частина магнітного потоку залишається всередині матеріалу, зменшуючи витік і підвищуючи ефективність.

Основні робочі етапи включають:

1. По обмотці тече струм
2. Усередині тороїда утворюється магнітне поле
3. Енергія накопичується в магнітному потоці
4. Протидія зміні струму стабілізує поведінку схеми

Це контрольоване накопичення та вивільнення енергії робить тороїдальні котушки індуктивності важливими в системах регулювання потужності.

3. Ключові переваги перед звичайними індукторами

Тороїдальні котушки індуктивності віддають перевагу в багатьох галузях промисловості через їхні чудові електричні та фізичні властивості. Нижче наведені основні переваги:

• Висока ефективність:Зменшені втрати енергії завдяки мінімальному потоку витоку.
• Низький рівень електромагнітних перешкод:Магнітне поле міститься всередині ядра.
• Компактний дизайн:Вища індуктивність при меншому фізичному розмірі.
• Кращі теплові характеристики:Менше виділення тепла під навантаженням.
• Сильний магнітний зв'язок:Ефективна передача енергії між обмотками.

Ці переваги роблять тороїдальні індуктори особливо корисними в джерелах живлення, аудіообладнанні та промисловій електроніці.

4. Основні матеріали та їх вплив

Продуктивність тороїдального індуктора значною мірою залежить від матеріалу його сердечника. Різні матеріали мають різні магнітні властивості та частотні характеристики.

5. Програми реального світу

Тороїдальні котушки індуктивності широко використовуються в багатьох галузях завдяки своїй ефективності та надійності.

• Імпульсні джерела живлення (SMPS)
• Підсилювачі звуку та фільтрація сигналу
• Телекомунікаційне обладнання
• Системи живлення електромобілів
• Інвертори відновлюваної енергії (сонячна та вітрова)
• Системи промислової автоматизації

У кожному з цих додатків здатність зменшувати електромагнітні випромінювання та покращувати енергоефективність відіграє вирішальну роль у стабільності та продуктивності системи.

6. Як вибрати правильний тороїдальний індуктор

Вибір правильного тороїдального індуктора вимагає ретельного розгляду електричних і механічних параметрів.

Основні фактори вибору включають:

• Значення індуктивності:Має відповідати вимогам схеми
• Поточний рейтинг:Має працювати з піковим і безперервним струмом
• Основний матеріал:Виходячи з потреб частоти та ефективності
• Опір постійному струму:Менший опір підвищує ефективність
• Робоча частота:Має відповідати дизайну системи

Інженери часто збалансовують розмір, вартість і продуктивність під час вибору компонентів для оптимізованої конструкції схеми.

7. Поширені проблеми та усунення несправностей

Незважаючи на свою надійність, тороїдальні індуктори можуть зіткнутися з певними проблемами в експлуатації.

• насиченість:Виникає, коли струм перевищує межі сердечника
• Перегрів:Викликано надмірною силою струму або поганою вентиляцією
• Проблеми з шумом:Часто через неправильну обмотку або екранування
• Механічна напруга:Може пошкодити обмотки під час монтажу

Правильне проектування та управління теплом можуть значно зменшити ці проблеми.

8. Тороїдальний проти інших типів індуктивності

9. Проектні міркування для інженерів

Інтегруючи тороїдальні котушки індуктивності в електронні системи, інженери повинні враховувати кілька конструктивних аспектів:

• Щільність намотування і якість ізоляції
• Шляхи розсіювання тепла
• Пороги магнітного насичення
• Компонування друкованої плати для зменшення електромагнітного зв’язку
• Стійкість механічного кріплення

Добре спроектована система забезпечує тривалу надійність і оптимальну електричну продуктивність.

10. Майбутні тенденції в технології індукторів

Попит на компактні, високоефективні електронні системи продовжує стимулювати інновації в індукторних технологіях. Майбутні розробки включають:

• Удосконалені нанокристалічні матеріали для наднизьких втрат
• Мініатюрні високочастотні тороїдальні конструкції
• Інтеграція з розумними силовими модулями
• Покращені термостійкі намотувальні матеріали

Ці досягнення підтримуватимуть додатки наступного покоління, такі як електрична мобільність, розумні мережі та промислові системи, керовані ШІ.

11. Часті запитання

Q1: Що робить тороїдальні індуктори більш ефективними?
Їх замкнутий магнітний дизайн мінімізує витік потоку, підвищуючи ефективність.

Q2: Чи можна тороїдальні котушки індуктивності використовувати у високочастотних колах?
Так, особливо при використанні феритових або нанокристалічних сердечників.

Q3: тороїдальні котушки індуктивності дорогі?
Вони можуть коштувати трохи дорожче, ніж звичайні котушки індуктивності, але пропонують кращу продуктивність і надійність.

Q4: Які галузі промисловості найбільше використовують тороїдальні котушки індуктивності?
Силова електроніка, автомобільна промисловість, телекомунікації та відновлювані джерела енергії.

Q5: Як зменшити шум тороїдальних індукторів?
Правильна техніка намотування, екранування та правильний вибір матеріалу допомагають зменшити шум.

12. Висновок

Тороїдальні котушки індуктивності є важливим компонентом сучасної електроніки, пропонуючи неперевершену ефективність, компактність і електромагнітні характеристики. Їхня здатність стабілізувати струм і зменшувати перешкоди робить їх необхідними в усьому, від побутової електроніки до передових промислових систем. Розуміння їх структури, принципів роботи та критеріїв вибору дозволяє інженерам і покупцям ефективно оптимізувати роботу системи.

13. Інформація про виробника та контакти

Ви можете покластися на високоякісні тороїдальні котушки індуктивності, розроблені за допомогою точної техніки та суворого контролю якості. Jansum Electronics Dongguan Co., Ltd.

Ми спеціалізуємося на постачанні індивідуальних магнітних компонентів, які відповідають різноманітним промисловим вимогам, включаючи силову електроніку, автомобільні системи та передові комунікаційні пристрої.

Якщо ви шукаєте надійне постачання, технічну підтримку або індивідуальні рішення, не соромтесязв'яжіться з намисьогодні. Наша команда інженерів готова підтримати ваш проект від проектування до виробництва.
