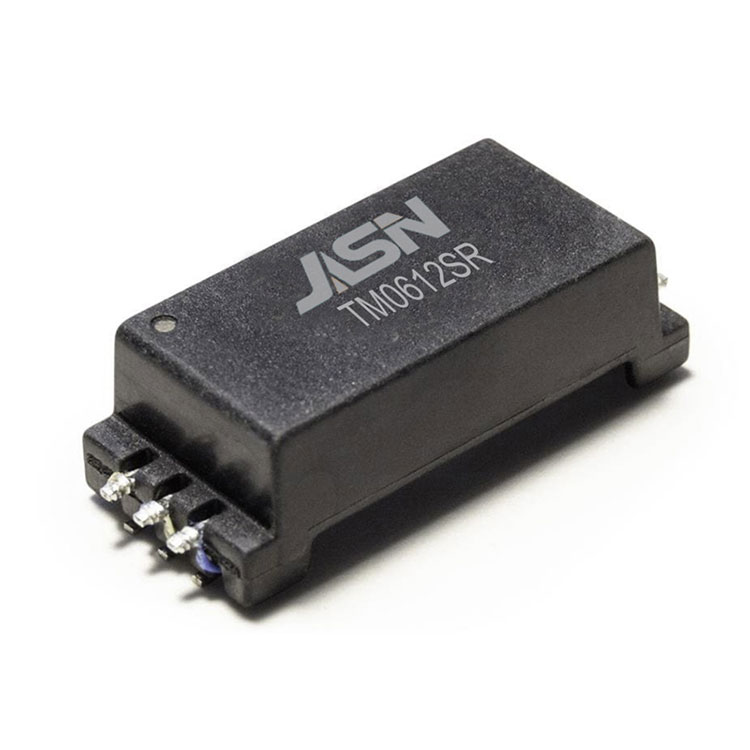

Трансформатор сигналу BMS

OCL:

150uH ~ 450uH. @100 кГц/0,1 В (від -40C до +125C)

Hi-Pot:

8000 В постійного струму 1 мА 2 сек

Коефіцієнт обертів:

1:1±2%

Індуктивність витоку::

Макс. 0,5 мкГ при 100 кГц/0,1 В

DCR:

0,45 Ом Макс. @Сторона трансформатора

0,80 Ом Макс. на стороні дроселя @CM

Внесені втрати:

-1,2 дБ Макс. 4 МГц

Зворотні втрати:

-6 дБ мін при 4 МГц (Z вихід = 100 Ом)

CMRR:

-50 дБ Тип при 1- 100 МГц

Конструкція дизайну:

Посилена ізоляція відповідно до IEC62477-1, IEC60664-1.IEC62368-1;

Робоча напруга до 1500 В постійного струму; шлях витоку >15 мм, зазор > 14 мм.

Ступінь забруднення Ⅱ, група матеріалів CTI Ⅰ; категорія перенапруги Ⅲ, до 2 км над рівнем моря. UL очікує на розгляд.
