Power Magnetics

Ви можете бути впевнені, купуючи Power Magnetics на заводі JASN, і ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку.

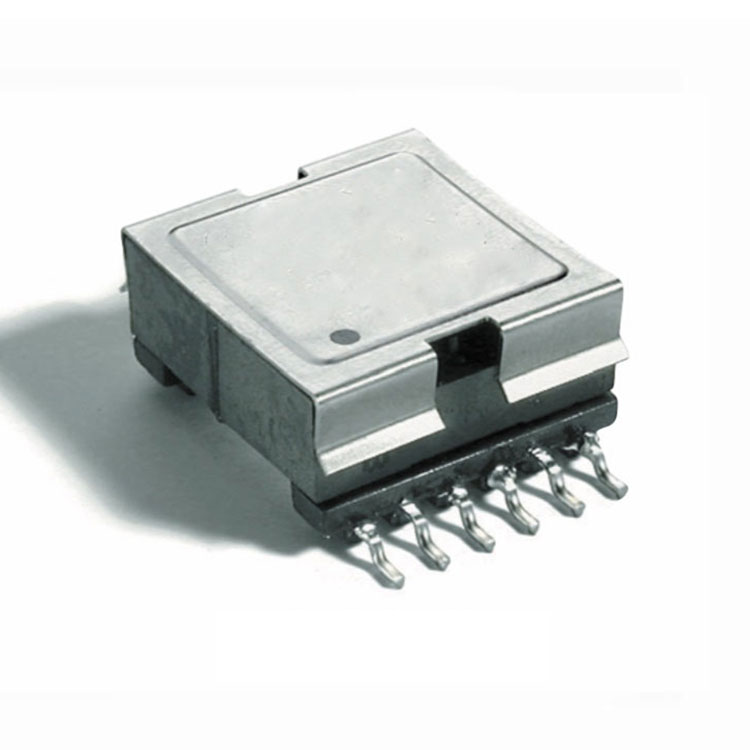

Модель: EFD2002-002

Модель:EFD2002-002

Надіслати запит

Завантажити PDF

Опис продукту

Оптова низька цінаPower MagneticsЗроблено в Китаї. JASN - масштабнийPower Magneticsвиробник і постачальник в Китаї.

Power Magnetics

Особливість

Відповідає вимогам RoHS.
Діапазон робочих температур: від -40°C до +125°C.
Діапазон температур зберігання: від -40°C до +125°C.

Електричні характеристики при 25°C

OCL:	Вивід 1,2-3,4 = 42uH±10%. @100 кГц/0,1 В
OCL:	Pin 1,2-3,4 = 37,8uH Мін. @100 кГц/0,1 В, 2,6 А
Коефіцієнт повороту:	Штифт 1,2-3,4 :12,11,10-,9,8,7 = 3:1±3%. @100 кГц/1,0 В
Коефіцієнт повороту:	Штифт 1,2-3,4 :5-6 = 3:1±3%. @100 кГц/1,0 В
ЛК:	Вивід 1,2-3,4 (короткий 7,8,9,10,11,12,5,6) = 0,65 мкГ Макс @100 кГц/0,1 В
D.C.R:	Штифт 1,2-,3,4 = 60 м² Макс.
	Штифт 5-6 = 195 м² Макс.
	Штифт 12,11,10-9,8,7 = 15 м² Макс.
Hi-POT :	PRI--SEC: 1500 В змінного струму/5 мА/ 1 с.
Hi-POT :	PRI,SEC--CORE: 500V AC/5mA/1S.
